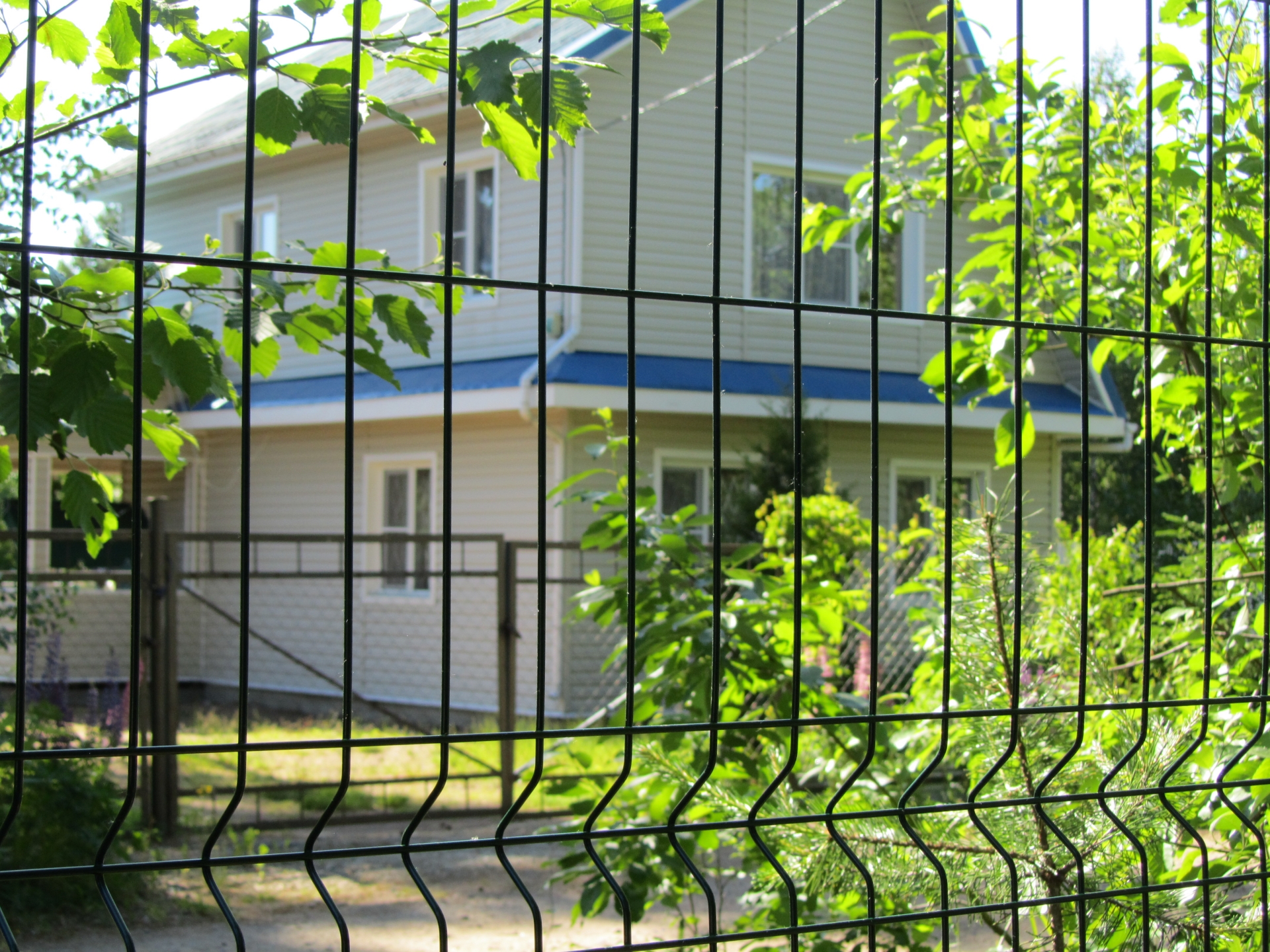

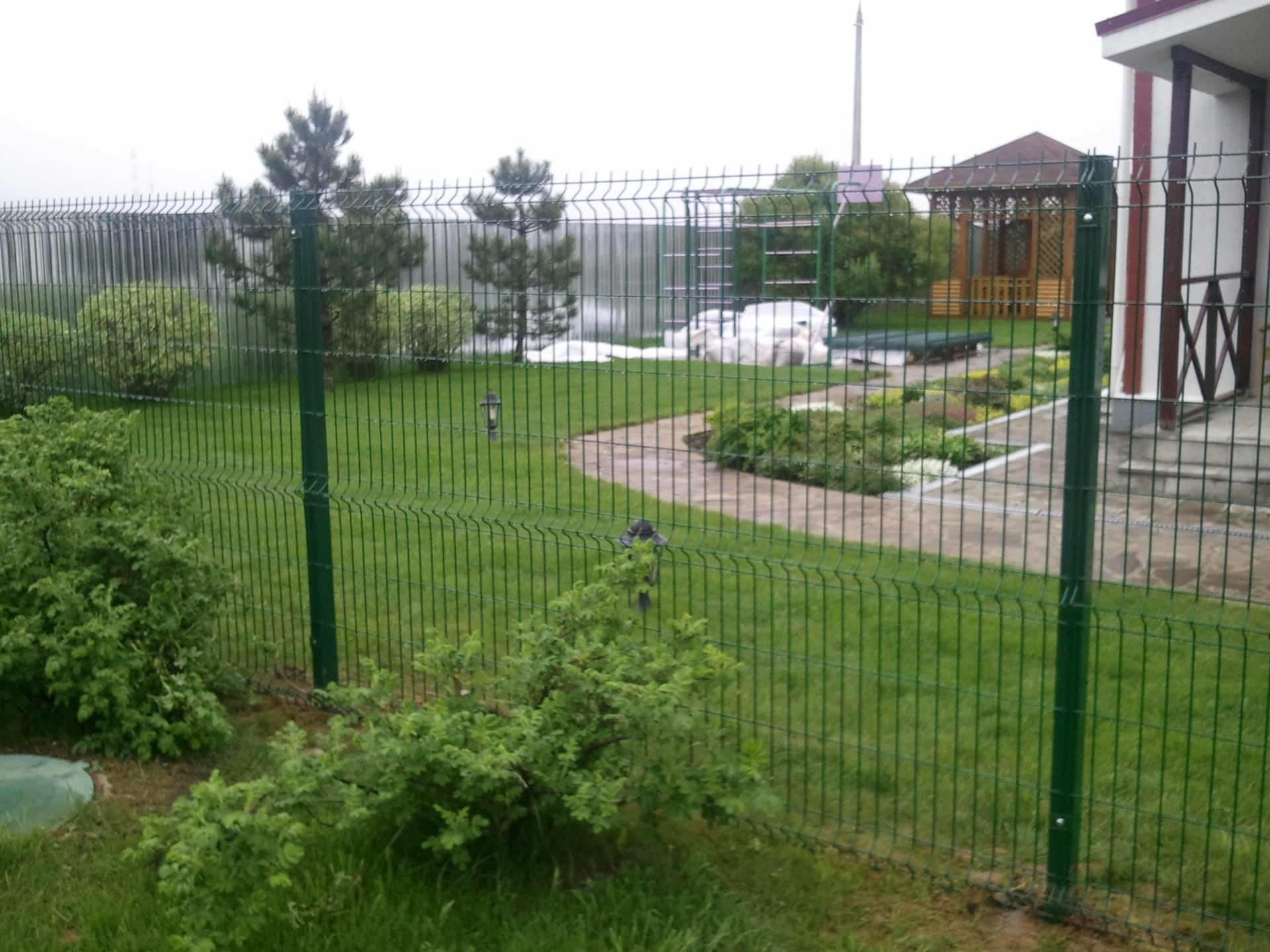

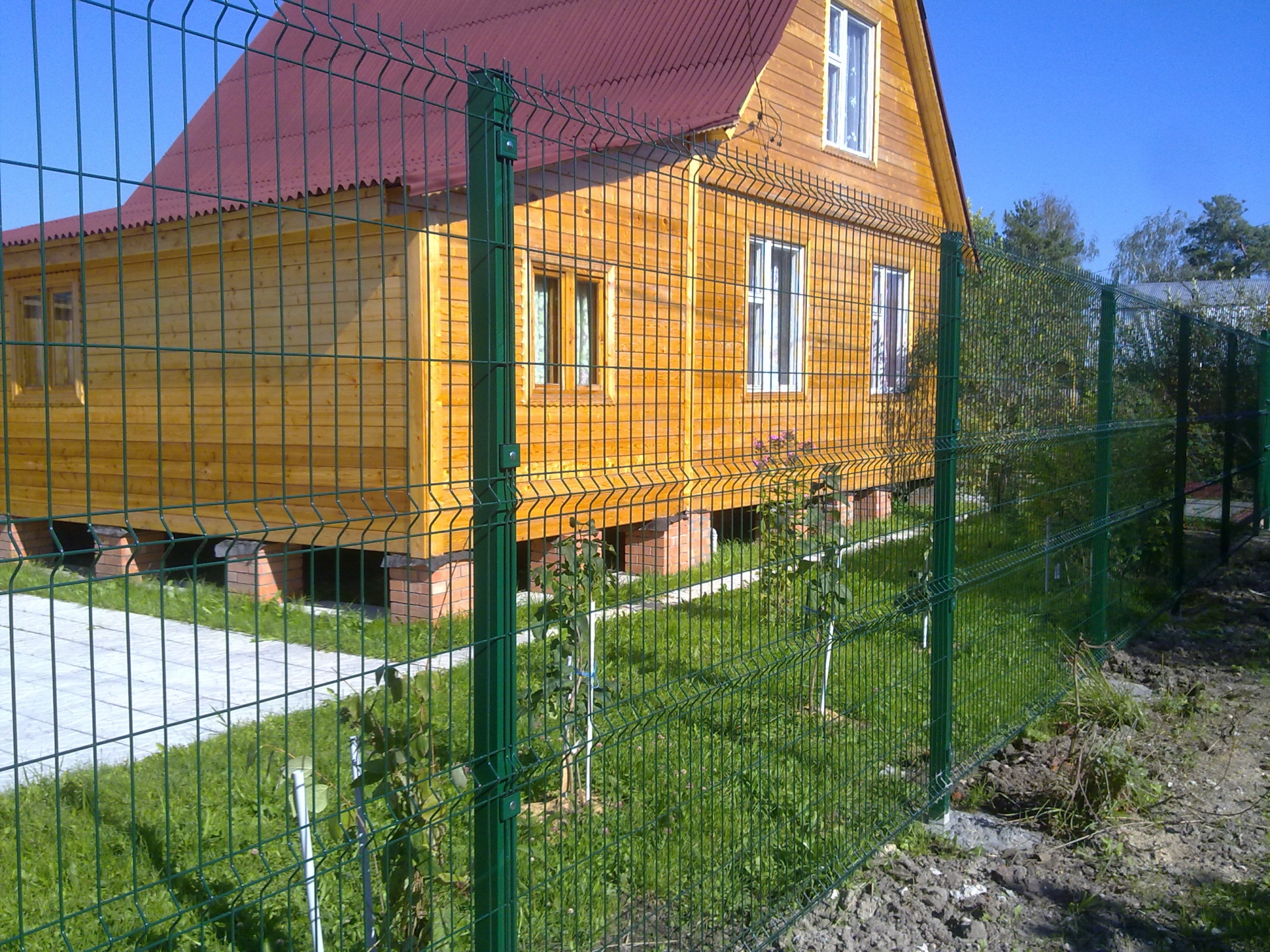

О Панелях Medium / Light

Панель изготовлена из стальных оцинкованных окрашенных прутков толщиной 4 мм (Medium) или 3,5 мм (Light).

Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и срок службы изделия.

Большее, по сравнению с изделиями других производителей, ребро жесткости обеспечивает увеличение прочности панели.

Внимание!
Использование панелей Light возможно только в 1 — 3м снеговых районах РФ. Использование в районах с более высокой снеговой нагрузкой может привести к деформации панелей — провисанию.

Диаметр проволоки, мм	Ячейка, мм	Ширина панели, мм	Высота панели, мм	Количество ребер жесткости, шт.
3,8	200×55	2500 3000 3100	630	2
			830	2
			1030	2
			1230	2
			1430	2
			1530	3
			1730	3
			1930	3
			2030	4
			2230	4
			2430	4

Возможность, условия и сроки изготовления конкретных элементов уточняйте в прайс-листе.

Столб оцинкованный с полимерным покрытием с отверстиями:

Высота ограждения, м	Размер панели, мм	Высота, м	Размер, мм	Кол-во креплений на столб, шт
0,70	630	1,10	62×55	2
0,90	830	1,30	62×55	2
1,10	1030	1,50	62×55	2
1,30	1230	1,70	62×55	2
1,50	1430	1,90	62×55	2
1,60	1530	2,00	62×55	3
1,80	1730	2,20	62×55	3
2,00	1930	2,40	62×55	3
2,10	2030	2,50	62×55	4
2,30	2230	3,00	62×55	4
2,50	2430	3,00	62×55	4

Столбы и основания

Столбы произведены из стали толщиной 1,4 мм – столбы 62х55 мм (прямоугольные) и 1,2 мм – столбы 51 мм (полукруглые), защищены цинкованием. Перед покраской столбы проходят 9 стадий подготовки поверхности, в том числе нанесение конверсионного покрытия OXSILAN. Эта технология обеспечивает значительное увеличение коррозионной стойкости и срока службы изделия.

Соединительный шов создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.

Столб полукруглый 51 мм

Столб 62х55 мм

Столб 60х40 мм

Столбы 62х55 мм могут быть как с отверстиями для крепления — скоба и болт М6х85, так и без отверстий для крепления — хомут 62х55. Полукруглый столб 51 мм производится без отверстий для креплений хомут 51 мм и крепления скоба и саморез 4,8х35. Пластиковая заглушка поставляется вместе со столбом.

Высота панелей	Столб	Высота столба
		С фланцем	Под бетонирование
		С фланцем	Крепление скоба	Крепление хомут
0,63 м	51	—	2,0 м	1,5 м
0,63 м	62х55	0,665 м	1,1 м	1,5 м
0,83 м	51	—	2,0 м	1,5 м
0,83 м	62х55	0,865 м	1,3 м	1,5 м
1,03 м	51	—	2,0 м	1,5 м
1,03 м	62х55	1,065 м	1,5 м	1,5 м
1,23 м	51	—	2,0 м	2,0 м
1,23 м	62х55	1,265 м	1,7 м	2,0 м
1,43 м	51	—	2,0 м	2,0 м
1,43 м	62х55	1,465 м	1,9 м	2,0 м
1,53 м	51	—	2,0 м	2,0 м
1,53 м	62х55	1,565 м	2,0 м	2,0 м
1,73 м	51	—	2,5 м	2,5 м
1,73 м	62х55	1,765 м	2,2 м	2,5 м
1,93 м	51	—	2,5 м	2,5 м
1,93 м	62х55	1,965 м	2,4 м	2,5 м
2,03 м	51	—	2,5 м	2,5 м
2,03 м	62х55	2,065 м	2,5 м	2,5 м
2,23 м	51	—	—	—
2,23 м	62х55	2,265 м	2,7 м	3,0 м
2,43 м	51	—	—	—
2,43 м	62х55	2,465 м	3,0 м	3,0 м

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

возможен монтаж ограждения в любых климатических зонах и погодных условиях
возможен монтаж в различных грунтах, даже в тех, где бетонирование невозможно: скалистые грунты, вечная мерзлота
высокая скорость монтажа при автоматизации процесса закручивания опор
избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
избавляют от ошибок при заливке бетона:
- неверная глубина или невозможность проконтролировать глубину каждой лунки
- отсутствие армирования
- неверная марка бетона
возможен демонтаж и последующий повторный монтаж ограждения
возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.

Винтовая опора на фланце
1,2 м

Винтовая опора на фланце
1,5 м

Приспособление для
винтовых опор

Свая забивная

Крепления

Для фиксации панели к столбу 51 можно использовать крепления: металлическую скобу-саморез или хомут 51. Эти крепления просты в монтаже и не требуют наличия отверстий в столбе.

Для фиксации панели к столбу 62х55 используется крепление скоба-болт или хомут 62х55. Преимущество креплений Grand Line – повышенная надёжность благодаря наличию антивандальных гаек.
