S-обвод

Элит 90/125 S-обвод от Аквасистем – идеальное решение для обхода архитектурных препятствий

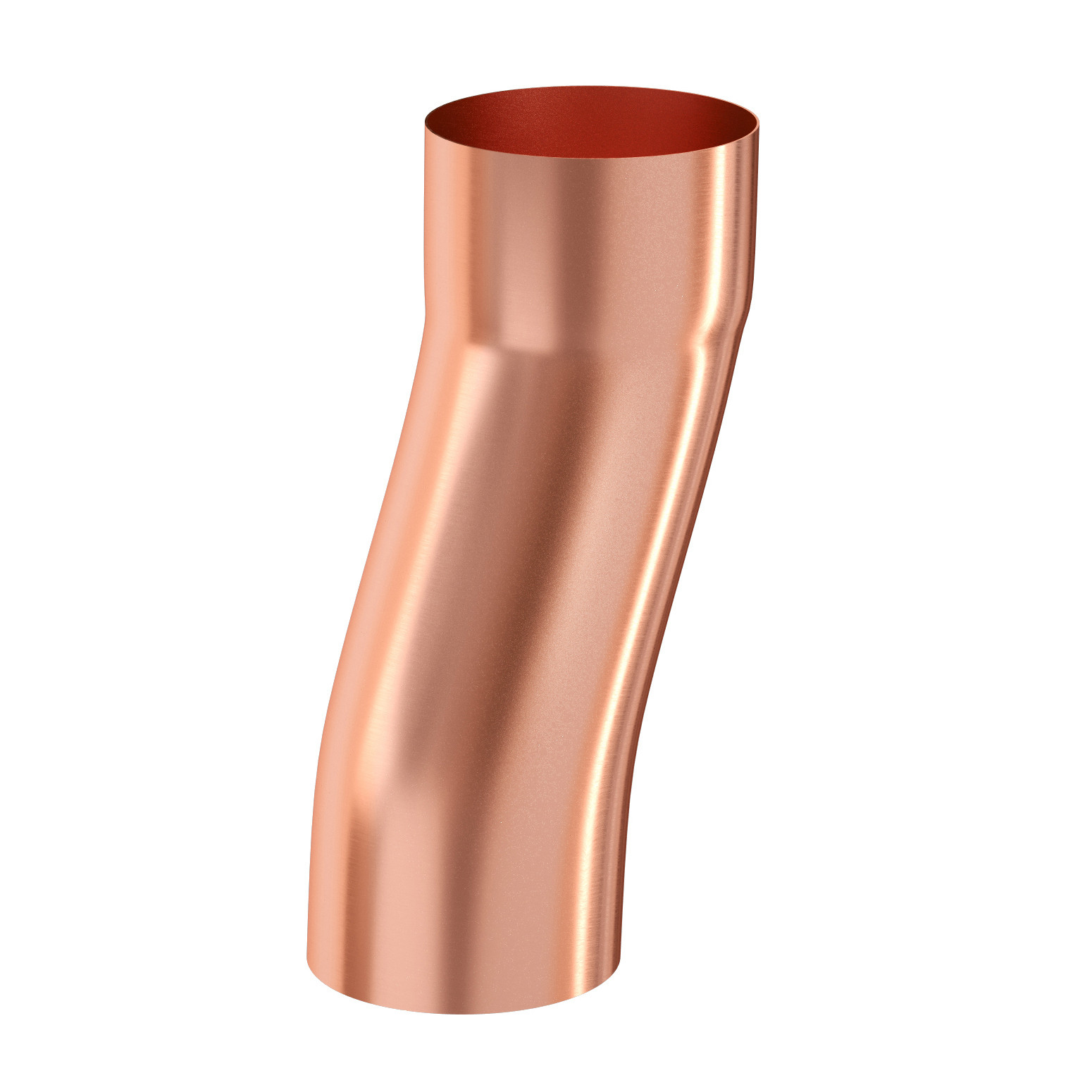

S-обвод (серия Элит 90/125) от компании Аквасистем — это специализированный конструктивный элемент водосточной системы, предназначенный для смещения вертикальной оси водосточной трубы с целью обхода архитектурных выступов, цоколей, декоративных элементов фасада или неровностей стены, с последующим возвратом трубы в исходную вертикальную плоскость. Изделие представляет собой готовую S-образную конструкцию (или набор элементов для ее сборки), состоящую из двух отводов (обычно 45° или 67,5°) и соединительной вставки. Изготавливается из высококачественной оцинкованной стали с двусторонним полимерным покрытием, что гарантирует исключительную долговечность, устойчивость к коррозии и эстетичный внешний вид. Совместим с водосточными системами Аквасистем Элит диаметром 90 и 125 мм.

Если вы ищете надежные комплектующие для водосточных систем Михайловка, продукция Аквасистем зарекомендовала себя как эталон инженерной точности и продуманной конструкции. Вы можете выгодно и оперативно купить в Михайловке оригинальный S-обвод в нашем специализированном магазине, получив товар с гарантией производителя и быстрой доставкой непосредственно на ваш строительный объект.

Инженерное решение: зачем нужен обвод трубы для водосточной системы?

При монтаже водосточных систем на реальных объектах вертикальная линия стока от воронки до земли часто пересекается с архитектурными особенностями здания: выступающим цоколем, декоративной лепниной, вентиляционными шахтами или неровностями фасада. Прямая труба в таких случаях уперется в препятствие, что сделает монтаж невозможным или приведет к повреждению фасада. Обвод трубы для водосточной системы Аквасистем Элит решает эту задачу элегантно и гидродинамически грамотно: он плавно смещает поток воды в сторону от препятствия, а затем возвращает его в исходную вертикальную траекторию. Благодаря рассчитанным углам изгиба, такой обвод минимизирует гидравлическое сопротивление, предотвращая образование завихрений, заторов из мусора и снижение пропускной способности системы.

Детальные технические характеристики

Производитель	Аквасистем (Россия, по европейским стандартам качества)
Серия совместимости	Водосточные системы Аквасистем Элит 90 и Элит 125
Тип изделия	S-образный обвод (комплект для смещения оси трубы)
Материал	Оцинкованная сталь с двусторонним полимерным покрытием + уплотнитель EPDM
Цветовое исполнение	Стандартно: белый (RAL 9003), коричневый (RAL 8017), графит (RR 32), зеленый (RAL 6005)
Углы отводов	45° или 67,5° (в зависимости от требуемого вылета)
Срок службы	Более 50 лет (благодаря многослойной защите от коррозии)

Ключевые преимущества S-обвода от Аквасистем

• ✅ Гидродинамическая эффективность: плавные изгибы обеспечивают беспрепятственный проход воды, предотвращая засоры и потерю напора.
• ✅ Универсальность применения: позволяет обойти препятствия с различным вылетом от стены за счет комбинации отводов и прямых участков.
• ✅ Высокая механическая прочность: стальная основа выдерживает ветровые нагрузки и случайные механические воздействия без деформации.
• ✅ Антикоррозийная защита: многослойное покрытие (цинк 275 г/м² + грунт + полиэфирная краска с обеих сторон) исключает появление ржавчины даже в местах стыков.
• ✅ Эстетичный внешний вид: цвет элемента идеально совпадает с основной водосточной системой, сохраняя монолитный вид фасада.
• ✅ Оптимальная стоимость: если вас интересует S-обвод трубы Аквасистем цена которого конкурентна, вы оцените идеальное соотношение премиального качества и разумного бюджета.

Области применения

• ✅ Обход выступающих цоколей: смещение трубы для предотвращения контакта с бетонным или каменным основанием здания.
• ✅ Декоративные элементы фасада: аккуратный обход лепнины, рустов, пилястр и других архитектурных деталей.
• ✅ Неровные стены: компенсация отклонений стены от вертикали при монтаже водосточной магистрали.
• ✅ Инженерные коммуникации: обход внешних блоков кондиционеров, газовых труб или вентиляционных шахт.
• ✅ Реконструкция кровель: адаптация существующей водосточной системы под новые архитектурные условия без полной замены труб.

Пошаговая инструкция по профессиональному монтажу

1. Замер и разметка: определите точное местоположение препятствия и рассчитайте необходимый вылет (смещение) трубы. Замерьте расстояние между верхним и нижним хомутами, между которыми будет установлен обвод.
2. Подготовка элементов: при необходимости обрежьте прямые участки труб до нужной длины с помощью ножовки по металлу. Обязательно зачистите края от заусенцев, чтобы не повредить резиновые уплотнители.
3. Установка уплотнителей: вставьте резиновые прокладки EPDM в пазы отводов и муфт. Для облегчения монтажа уплотнители можно слегка смазать силиконовой смазкой (не используйте масляные смазки!).
4. Сборка S-обвода: соедините верхний отвод, промежуточный прямой участок (если требуется) и нижний отвод. Убедитесь, что все соединения плотные.
5. Интеграция в систему: вставьте собранную S-образную конструкцию между верхним и нижним участками водосточной трубы. Соединения выполняются в раструб до характерного упора.
6. Фиксация хомутами: установите дополнительные крепежные хомуты на изгибах и прямых участках S-обвода с шагом не более 1,5 метров для обеспечения жесткости и компенсации ветровых нагрузок.
7. Контроль: проверьте вертикальность нижнего участка трубы и надежность всех соединений.

Для получения более детальной информации о правилах расчета вылета обвода, схемах крепления хомутов и технических рекомендациях по монтажу сложных узлов водосточных систем, мы настоятельно рекомендуем ознакомиться с официальными инструкциями на стороннем ресурсе производителя Аквасистем, а также изучить актуальные СП 17.13330.2017 «Кровли».

Частые вопросы (FAQ)

Какой максимальный вылет может обеспечить S-обвод?

Максимальный вылет зависит от длины прямого участка между двумя отводами. При использовании стандартных труб и отводов 45° можно обеспечить смещение от 50 до 300 мм и более. Для точного расчета необходимо учитывать геометрию конкретного препятствия.

Подходит ли этот обвод для систем других брендов?

Данный элемент оптимизирован под точные диаметры (90 и 125 мм) и геометрию труб Аквасистем Элит. Использование с другими брендами возможно, но не гарантирует идеальной герметичности и надежности фиксации в раструбах.

Нужно ли использовать герметик при сборке S-обвода?

При правильной установке с целыми заводскими резиновыми уплотнителями EPDM дополнительный герметик не требуется. Однако для перестраховки в регионах с экстремальными ливнями можно нанести тонкий слой силиконового герметика на уплотнительное кольцо перед монтажом.

Снижает ли S-образный изгиб пропускную способность трубы?

При правильном монтаже с использованием отводов с плавным радиусом (45° или 67,5°) снижение пропускной способности минимально и находится в пределах расчетных норм. Главное – избегать острых углов (90°) в вертикальной магистрали.

Почему выбирают комплектующие Аквасистем?

• ✅ Собственное производство и строгий многоступенчатый контроль качества.
• ✅ Продуманная экосистема элементов, идеально подходящих друг к другу.
• ✅ Расширенная гарантия на полимерное покрытие от выцветания и отслоения.
• ✅ Техническая поддержка и подробные инструкции по монтажу сложных узлов.
